« Gepost op: 31 december 2014, 11:51:07 »
Ik heb een ideetje maar weet niet of het heel erg haalbaar is, aangezien ik nog een relatieve noob ben op speakerbouwgebied.

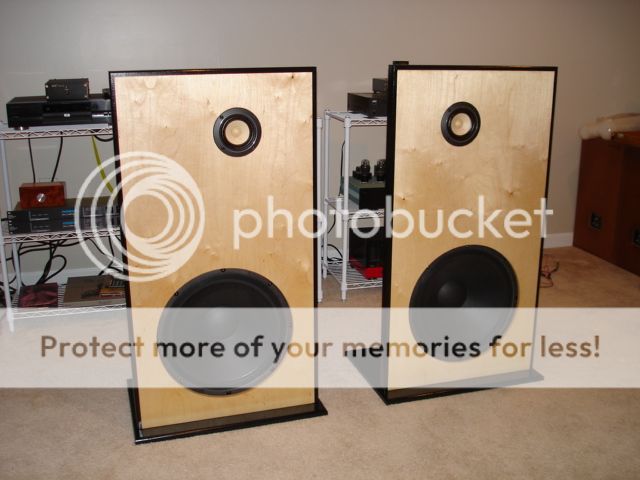

Ik heb een CHR 70 setje van Markaudio (MA) wat nu in een klein basreflexje zit. Dat klinkt heel goed, maar mist laag. Nu wil ik een open baffle (OB) maken met een 15 inch laag unit. Iets zoals dit:



Nu heb ik mijn oog laten vallen op een 15 inch woofer van Dayton  DCS 380-4. Deze heeft een Qts van 0,5 wat naar ik begrijp gunstig is voor een OB. Daarbij zit de gevoeligheid in de buurt van de MA en hebben ze beiden een impedantie van 4 Ohm. Ik weet niet welke andere parameters nog van belang zijn.

Markaudio CHR-70
Parameters:
Driver      4.00 Ohm
Revc      3.60 Ohm
Fo      70 Hz
Sd      50 Cm
Vas      3.61 Ltr
Cms      1.00m M/N
Mmd      4.59 g
Mms      4.80 g
BL      3.064 TM
Qms      2.83
Qes      0.84
Qts      0.65
Levc      27.442u H
No      0.16 %
SPLo      85. dB
Xmax      4.5mm (1 way)
Power      22 watts nom.* (40 Max)



Dayton DCS 380-4
Parameters

Resonant Frequency (Fs)22.9 Hz
DC Resistance (Re)3.1 ohms
Voice Coil Inductance (Le)2.32 mH
Mechanical Q (Qms)3.46
Electromagnetic Q (Qes)0.59
Total Q (Qts)0.5
Compliance Equivalent Volume (Vas)8.26 ft.
Mechanical Compliance of Suspension (Cms)0.25 mm/N
BL Product (BL)12.55 Tm
Diaphragm Mass Inc. Airload (Mms)195.1g
Maximum Linear Excursion (Xmax)8.4 mm
Surface Area of Cone (Sd)819.4 cm
Impedance    4 ohms
Sensitivity   89 dB @ 1W/1m
Frequency Response   20 - 500 Hz

Daar bij heb ik een Yamaha P3500S eindversterker met een low pass filter en een Crown XLS 2000 eindversterker met een high pass filter. Het idee is dus om de Crown op de MA te zetten en de Yamaha op de 15 inch woofers en dan te proberen waar ik het beste af kan kappen. Ik denk zelf aan 150 Hz of zo.

Het lijkt me dat je op die manier al een heel eind komt toch? Tips zijn meer dan welkom, evenals driver advies.

Alvast bedankt!
« Laatst bewerkt op: 30 juni 2016, 15:10:50 door Rubble »
"Gold fokken chains hang op my borskas.
Ruik soos Palmolive want dis waarmee ek my wors was."

Jack Parow

*

groovy.

  • ******
  • 11275
  • Looking for fun and feelin.
Re:Open baffle met Markaudio CHR 70 en 15 inch laag
« Reactie #1 Gepost op: 31 december 2014, 11:57:50 »
Ziet er veelbelovend uit.
Go for it.
Lenco l78 widebody 12 inch DV.  Lenco 88 Micro-Seiki cf1.  Luxman l507s. Elipson 1404.  Elipson 1704. Rodec sm200.
Elementen.At12s-Goldring Eroica-At-f5occ.
Satin 117g. Tapedeck Akai 201d. Cassettedeck Jvc dd5. Sme 3009. Burn & Jones super 90 mk2 tonearm.

Kennis is niet hetzelfde als wijsheid.

*

AM

  • *
  • 38
Re:Open baffle met Markaudio CHR 70 en 15 inch laag
« Reactie #2 Gepost op: 31 december 2014, 12:03:51 »
De Eminence Delta 15 LFA is misschien ook een leuke kanidaat.

http://www.thomann.de/nl/eminence_delta15lfa.htm

*

i2Paq

  • ******
  • 2985
  • Beleving is puur persoonlijk
Re:Open baffle met Markaudio CHR 70 en 15 inch laag
« Reactie #3 Gepost op: 31 december 2014, 12:05:43 »
Heb je nog meer foto's van die setup?

Ziet er wel gaaf uit!
Het feit dat licht sneller gaat dan geluid kan mogelijk verklaren dat iemand een helder licht lijkt, totdat hij begint te praten...

*

Rubble

  • ******
  • 10186
Re:Open baffle met Markaudio CHR 70 en 15 inch laag
« Reactie #4 Gepost op: 31 december 2014, 12:07:23 »
De Eminence Delta 15 LFA is misschien ook een leuke kanidaat.

http://www.thomann.de/nl/eminence_delta15lfa.htm
Die was ik ook al tegengekomen, maar is met 96 dB een heel stuk gevoeliger dan die Dayton (89 dB). Of maakt dat op zich niet uit en betekent het alleen dat je de ene versterker wat verder open moet zetten?
"Gold fokken chains hang op my borskas.
Ruik soos Palmolive want dis waarmee ek my wors was."

Jack Parow

*

Rubble

  • ******
  • 10186
Re:Open baffle met Markaudio CHR 70 en 15 inch laag
« Reactie #5 Gepost op: 31 december 2014, 12:08:44 »
Heb je nog meer foto's van die setup?

Ziet er wel gaaf uit!
Nee, ik heb alleen even snel op afbeeldingen gegoogled met 'open baffle fostex' en dan is het een van de eerste resultaten.
"Gold fokken chains hang op my borskas.
Ruik soos Palmolive want dis waarmee ek my wors was."

Jack Parow

*

AM

  • *
  • 38
Re:Open baffle met Markaudio CHR 70 en 15 inch laag
« Reactie #6 Gepost op: 31 december 2014, 12:16:25 »
Ik vraag mij alleen af of 150hz niet te laag is voor de CHR70. In een kast is dat geen probleem maar een  open baffle is toch iets anders.

Die verschillen in gevoeligheid lossen zich wel op.

*

Rubble

  • ******
  • 10186
Re:Open baffle met Markaudio CHR 70 en 15 inch laag
« Reactie #7 Gepost op: 31 december 2014, 12:21:52 »
Ik vraag mij alleen af of 150hz niet te laag is voor de CHR70. In een kast is dat geen probleem maar een  open baffle is toch iets anders.

Die verschillen in gevoeligheid lossen zich wel op.
Hmmmm . . . . de low pass op mijn Yamaha gaat maar tot 150 Hz. Ik kan de boel nog omdraaien. Mijn Crown heeft een high n lowpass filter wat wel hoger gaat. Ik kan dan wat experimenteren tussen de 150 en 300 Hz of zo. Desnoods de woofer passief filteren.
"Gold fokken chains hang op my borskas.
Ruik soos Palmolive want dis waarmee ek my wors was."

Jack Parow

*

AM

  • *
  • 38
Re:Open baffle met Markaudio CHR 70 en 15 inch laag
« Reactie #8 Gepost op: 31 december 2014, 12:23:26 »
In dit draadje loopt de CHR vanaf 400

http://www.audiocircle.com/index.php?topic=85501.0

*

Henkjan

  • ***
  • 144
  • zelfbouwert
    • de site voor zelfbouwers
Re:Open baffle met Markaudio CHR 70 en 15 inch laag
« Reactie #9 Gepost op: 31 december 2014, 12:27:19 »
gaaf project!

als je bi-ampt is het verschil in gevoeligheid geen issue, dat is alleen bij passief filteren.

mijn gevoel zegt dat 150Hz in OB te laag zal zijn voor de MA, 300Hz lijkt me beter.  Om e.e.a. uit te proberen zou ik zeker met een DSP aan de slag gaan (Behringer, MiniDSP), want je moet niet de crossover uitvoeren, maar wat correcties op de response zeer waarschijnlijk ook wel, en dat is met een DSP super makkelijk te doen.

je zou wat verder op DIYAudio.com kunnen zoeken (op het "full range" subforum), ik verwacht dat daar wel wat vergelijkbare projecten staan.  En ken je www.linkwitzlab.com?  daar vind je flink wat achtergrond over OB systemen.  Ook heeft er een tijd geleden in een Elektor Audio Special een stuk van Jeroen Dezaire gestaan over hoe&wat van OB speakers.
to DSP or not to DSP, that's the question

*

Rubble

  • ******
  • 10186
Re:Open baffle met Markaudio CHR 70 en 15 inch laag
« Reactie #10 Gepost op: 31 december 2014, 12:28:47 »
In dit draadje loopt de CHR vanaf 400

http://www.audiocircle.com/index.php?topic=85501.0
Okee. Het zal experimenteren worden. Ik wil eigenlijk zo weinig mogelijk bij de breedbander weghalen, maar wel voldoende ontlasten in het laag.
"Gold fokken chains hang op my borskas.
Ruik soos Palmolive want dis waarmee ek my wors was."

Jack Parow

*

Rubble

  • ******
  • 10186
Re:Open baffle met Markaudio CHR 70 en 15 inch laag
« Reactie #11 Gepost op: 31 december 2014, 12:34:00 »
gaaf project!

als je bi-ampt is het verschil in gevoeligheid geen issue, dat is alleen bij passief filteren.

mijn gevoel zegt dat 150Hz in OB te laag zal zijn voor de MA, 300Hz lijkt me beter.  Om e.e.a. uit te proberen zou ik zeker met een DSP aan de slag gaan (Behringer, MiniDSP), want je moet niet de crossover uitvoeren, maar wat correcties op de response zeer waarschijnlijk ook wel, en dat is met een DSP super makkelijk te doen.

je zou wat verder op DIYAudio.com kunnen zoeken (op het "full range" subforum), ik verwacht dat daar wel wat vergelijkbare projecten staan.  En ken je www.linkwitzlab.com?  daar vind je flink wat achtergrond over OB systemen.  Ook heeft er een tijd geleden in een Elektor Audio Special een stuk van Jeroen Dezaire gestaan over hoe&wat van OB speakers.
Een DSP zal er dan ook wel komen, maar dan zal er ook gemeten moeten worden denk ik, anders weet je niet wat je in moet stellen toch? Of kan dat ook wel op gehoor?
"Gold fokken chains hang op my borskas.
Ruik soos Palmolive want dis waarmee ek my wors was."

Jack Parow

*

Rubble

  • ******
  • 10186
Re:Open baffle met Markaudio CHR 70 en 15 inch laag
« Reactie #12 Gepost op: 31 december 2014, 12:41:41 »
Eerst maar eens drivers bestellen. Is er nog voorkeur voor de Eminence of Daytons op basis van de specs? Mijn gevoel zegt dat een wat soepelere ophanging en langere slag fijner is in een OB?
"Gold fokken chains hang op my borskas.
Ruik soos Palmolive want dis waarmee ek my wors was."

Jack Parow

Re:Open baffle met Markaudio CHR 70 en 15 inch laag
« Reactie #13 Gepost op: 31 december 2014, 12:43:34 »
...Of kan dat ook wel op gehoor?

Pas als je gemeten hebt.

 :)


*

AM

  • *
  • 38
Re:Open baffle met Markaudio CHR 70 en 15 inch laag
« Reactie #14 Gepost op: 31 december 2014, 12:43:50 »
Ook heeft er een tijd geleden in een Elektor Audio Special een stuk van Jeroen Dezaire gestaan over hoe&wat van OB speakers.

Dat was audio special nummer 2
