Raaf's zelfbouw projekt
« Gepost op: 21 december 2015, 14:26:44 »
Omdat het altijd beter kan ben ik aan het zelf bouwen van een buizenversterker begonnen .
Mijn huidige Leben CS300 is een puik ding hoor, daar niet van , maar die valt niet verder te tweaken zonder dat ik het originele ontwerp te veel ga veranderen .
Mijn grote struikelblok bij de Leben zijn de uitgang trafo's, die hebben geen 16 Ohm uitgang en die heb ik nodig voor mijn PHY breedbanders, de PHY's klinken wel lekker op 8 Ohm maar presteren door de mis aanpassing niet optimaal
Voor de EL84 eindbuizen, hoewel in triode geschakeld, is het natuurlijk ook niet optimaal .
Andere UGT's in de Leben plaatsen vind ik geen optie en daarom vatte ik het plan op om helemaal bij nul te beginnen .

Verzamelen dus !
In het Noorden vond ik een paar mooie Unitran 9U13 UGT's .
Ik heb mooie Ero MKC Koppel C's weten te bemachtigen .
Trafo en smoorspoel besteld bij AE
Meteen maar de rest van de voorraad 1W koolweerstanden opgekocht bij Kent omdat hij die uit het assortiment gooit  ;D .
Buisvoetjes, een gelijkricht buis, en hoogspanning elko's zijn allemaal goed te vinden bij de diverse webshop's

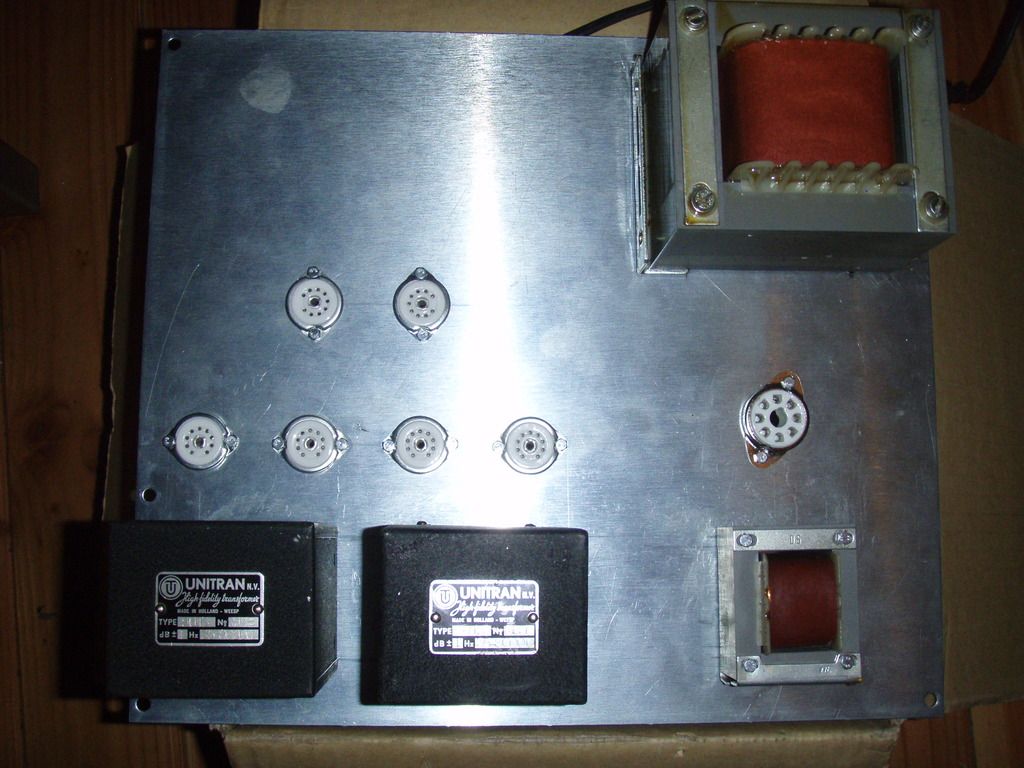

Kortom , vorig weekeinde begonnen met het montage werk:

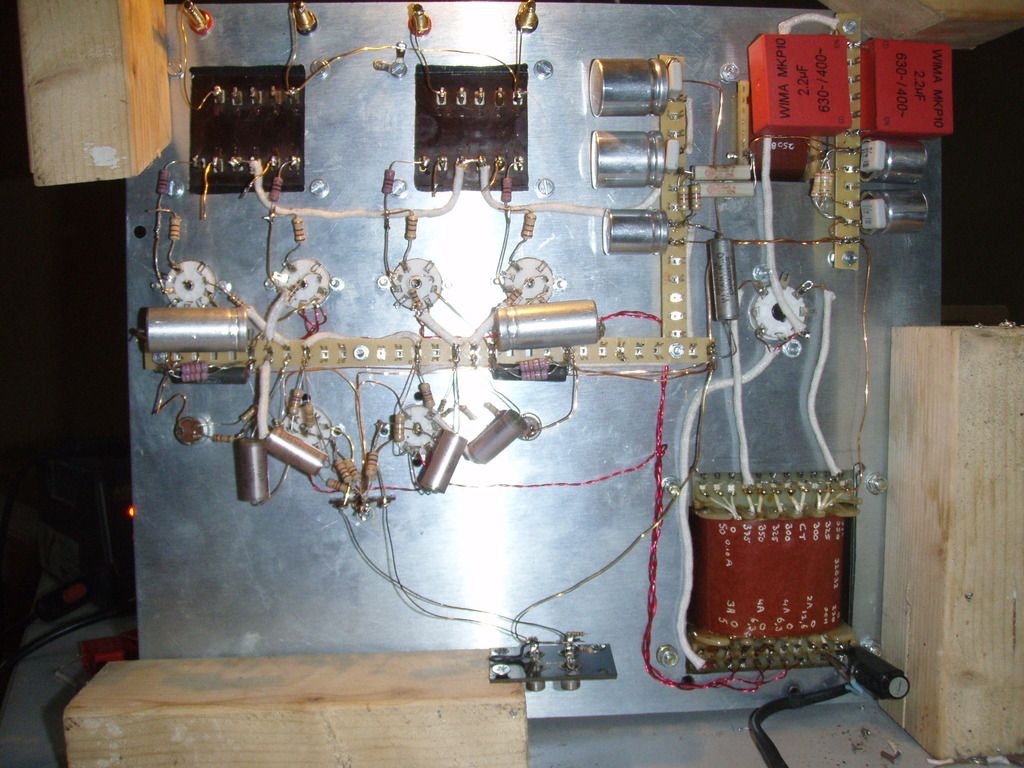

En dit weekeinde solderen !


Passen, meten, testen ........
Mijn vertrekpunt is een kopie van de Leben, maar dan op aanraden van TvW met hogere spanningen en met buisgelijkrichting ipv diode's
Gister avond een eerste luister sessie triode geschakeld ........
Dit zelfbouwsel speelt nu al mooier dan de Leben  8)
En dat terwijl ik nog redelijk conservatieve stroom instellingen heb gehanteerd !
Het kan dus nog mooier !
Vanmorgen de eindtrappen ultra lineair gezet, da's ook niet verkeerd, klinkt anders dan triode, iets meer analytisch, ik ben er nog niet aan uit wat het gaat worden .
Ik ben erg enthousiast zoals U merkt ........
Wat is dit leuk en bevredigend om zelf te bouwen vooral als het resultaat zo mooi is .
Wordt vervolgd ......









"Tubes are for Music, transistors are for electronics in general"

*

groovy.

  • ******
  • 11007
  • Looking for fun and feeling groovy.
Re: Raaf's zelfbouw projekt
« Reactie #1 Gepost op: 21 december 2015, 15:19:10 »
Goed bezig.
Gefeliciteerd met het behaalde resultaat en geniet ze.
Garrard 301 sme 3009. Lenco l78 widebody 12 inch DV.  Lenco 88 sme 3009  Ortofon as212.  Luxman l507s. Elipson 401. Rodec sm200.
Elementen.At12s-Goldring Eroica-At-f5occ. Micro-Seiki cf-1. Akai x201d.
Satin 117g.

*

Rubble

  • ******
  • 9774
Re: Raaf's zelfbouw projekt
« Reactie #2 Gepost op: 21 december 2015, 17:20:59 »
Mooi hoor. Lijkt me te gek als je dat kan.  8)
"There's a fine line between fishing and just standing on the shore like an idiot."

Steven Wright

*

Raaf

  • ******
  • 1068
  • Muziek !
Re: Raaf's zelfbouw projekt
« Reactie #3 Gepost op: 21 december 2015, 18:11:06 »
Dank Heren,

Ja , na meten, rekenen en solderen zit ik nu weer te luisteren.
"Tubes are for Music, transistors are for electronics in general"

*

Niemand

  • ******
  • 20684
  • geluid sja ook ,maar muziek maakt het zeker
Re: Raaf's zelfbouw projekt
« Reactie #4 Gepost op: 21 december 2015, 18:13:45 »
Dank Heren,

Ja , na meten, rekenen en solderen zit ik nu weer te luisteren.
Dat laatste he .dat laatste  ;)
Muziek uit:

MS Bl91+Denon DL103R.
Td125MKII-Longbase+12inch arm+  Adc xlmII Imp
AstionTrew8000.

CD104SandalistischeKermiswerken
Chaos-Bocama
Tannoy Ardens
Speakerkabels door  THvW gemaakt volgens Van Der Heiden principe

NAD Dac2 usb
TV/DVD-geluid uit dezelfde set

*

Raaf

  • ******
  • 1068
  • Muziek !
Re: Raaf's zelfbouw projekt
« Reactie #5 Gepost op: 21 december 2015, 18:20:16 »
Daar doe ik het allemaal voor  ;)
"Tubes are for Music, transistors are for electronics in general"

Re: Raaf's zelfbouw projekt
« Reactie #6 Gepost op: 21 december 2015, 19:24:21 »
Omdat het altijd beter kan ben ik aan het zelf bouwen van een buizenversterker begonnen .
Mijn huidige Leben CS300 is een puik ding hoor, daar niet van , maar die valt niet verder te tweaken zonder dat ik het originele ontwerp te veel ga veranderen .
Mijn grote struikelblok bij de Leben zijn de uitgang trafo's, die hebben geen 16 Ohm uitgang en die heb ik nodig voor mijn PHY breedbanders, de PHY's klinken wel lekker op 8 Ohm maar presteren door de mis aanpassing niet optimaal
Voor de EL84 eindbuizen, hoewel in triode geschakeld, is het natuurlijk ook niet optimaal .
Andere UGT's in de Leben plaatsen vind ik geen optie en daarom vatte ik het plan op om helemaal bij nul te beginnen .

Verzamelen dus !
In het Noorden vond ik een paar mooie Unitran 9U13 UGT's .
Ik heb mooie Ero MKC Koppel C's weten te bemachtigen .
Trafo en smoorspoel besteld bij AE
Meteen maar de rest van de voorraad 1W koolweerstanden opgekocht bij Kent omdat hij die uit het assortiment gooit  ;D .
Buisvoetjes, een gelijkricht buis, en hoogspanning elko's zijn allemaal goed te vinden bij de diverse webshop's

Kortom , vorig weekeinde begonnen met het montage werk:


En dit weekeinde solderen !


Passen, meten, testen ........
Mijn vertrekpunt is een kopie van de Leben, maar dan op aanraden van TvW met hogere spanningen en met buisgelijkrichting ipv diode's
Gister avond een eerste luister sessie triode geschakeld ........
Dit zelfbouwsel speelt nu al mooier dan de Leben  8)
En dat terwijl ik nog redelijk conservatieve stroom instellingen heb gehanteerd !
Het kan dus nog mooier !
Vanmorgen de eindtrappen ultra lineair gezet, da's ook niet verkeerd, klinkt anders dan triode, iets meer analytisch, ik ben er nog niet aan uit wat het gaat worden .
Ik ben erg enthousiast zoals U merkt ........
Wat is dit leuk en bevredigend om zelf te bouwen vooral als het resultaat zo mooi is .
Wordt vervolgd ......

Paar dingetjes :
Ik zie dat het hier in triode staat, maar zitten daar nu naar elke anode / g2 combi weerstanden naar de ugt ?
Verder kun je beter de aansluitingen van de B+ naar de middentap van de ugt's niet doorlussen maar elk apart
naar het voedingspunt brengen.
Het is ook beter om voor de beide kanalen niet hetzelfde voedingspunt te nemen, maar dit na de choke op te splitsen
in twee gelijke delen voor links en rechts.
Tussen choke en gelijkrichter komen ze dus bij elkaar.
Ook de lijnen naar de fasedraaiers / voorbuizen gescheiden uitvoeren en beide lijnen even voorzien van een diode
bv een simpele 1n4007 en dan naar de twee elko's dicht bij die voorbuizen.
Op die manier kunnen de eindtrappen geen stroom halen van de voortrap en houden die elko's een stabiel en zo hoog
potentiaal als de maximale waarde van de B+ bedraagt.
Vanmiddag al even besproken : elke EL 84 zijn eigen kathode weerstand geven.
Als die buizen al gelijk zijn dan blijven ze dat niet
Normaal wordt die dan 2 x de waarde van die voor 2 buizen, maar de stroom moet nog een stukje omhoog.
Zo'n 10 tot 11 watt dissiperen vinden ze wel fijn en 250 volt zoals in het buizenboek kan ook echt wel een stukje hoger.
De Dynaco van M44 staat standaard op iets van 380 volt op de anoden.
Dat gaat ook nog goed maar vind ik persoonlijk wat te hoog.
Ik zit op 325, wat de mogelijkheden op de voeding maar mogelijk maken.
Hier mogelijkheden genoeg. Lekker.




Je hoeft geen loodgieter te zijn om van buizen te houden

*

Raaf

  • ******
  • 1068
  • Muziek !
Re: Raaf's zelfbouw projekt
« Reactie #7 Gepost op: 21 december 2015, 20:38:55 »
Aan het werk dus maar weer  ;)

Maar erg bedankt voor je deskundige tips TvW !
De EL84 staan ondertussen op 10 Watt ingesteld met eigen kathode weerstanden en zonder elko's .
"Tubes are for Music, transistors are for electronics in general"

*

Raaf

  • ******
  • 1068
  • Muziek !
Re: Raaf's zelfbouw projekt
« Reactie #8 Gepost op: 21 december 2015, 22:47:16 »
En we zitten weer te luisteren na aanpassen van de voeding.
De voeding van de stuurtrap is nog niet opgedeeld in L en R omdat ik daarvoor te weinig Elko's heb, de eindtrappen wel
De diode is ook geplaatst en het resultaat is merkbaar, het klinkt sneller en gedetailleerder .
Zal morgen eens een schema plaatsen .

Nu weer lekker verder luisteren, klinkt al weer beter dan gisteravond  ;)

"Tubes are for Music, transistors are for electronics in general"

Re: Raaf's zelfbouw projekt
« Reactie #9 Gepost op: 21 december 2015, 23:12:13 »
Mooi mooi,
Je moet het eigenlijk zo zien dat je twee gescheiden mono versterkers bouwt die een gezamenlijke voeding gebruiken.
Zo ver mogelijk naar voren richting voeding komt pas die koppeling.
Het gezamenlijke massapunt ( steraarde ) is nog wel het belangrijkst.
Als je die even loshaalt mag er verder geen enkele verbinding meer zijn met het chassis en de versterker moet dan nog gewoon spelen. Vaak wel met wat brom.
Die twee dioden kom je in geen enkel schema tegen, maar dienen voor een paar dingen.
Wat is/was dat met die extra anodeweerstanden bij de eindbuizen ?
Als je het jasje van de voedingselko's haalt moet je de alu bussen ervan wel isoleren van massa, ik kan zo niet zien hoe dat zit.
Ik zet ze meestal rechtop op een dikke dot goede kit.
Dat zet ze vast en isoleert ze gelijk.

Komt goed.

Je hoeft geen loodgieter te zijn om van buizen te houden

*

geerd

  • ******
  • 4872
  • scheun ja
    • E-mail
Re: Raaf's zelfbouw projekt
« Reactie #10 Gepost op: 21 december 2015, 23:41:50 »
ziet er netjes uit alleen lijken mij de draden voor de gloei wat dunnetjes .
kijk wel uit naar waar je die diodes plaatst en hoe aangezien mijn voeding seperaat is van mijn 2 mono blokjes
scheu premier mk II
Dynavector dv 501, dv karat 17 d3, , ASR mini basis .
 Seac we 308 Sheu glider 1 project tube amp
Micromega Variodac
Denmay m4 monoblokjes
Avance Kingserie 5
Micromega T dac en T drive
Denmay power sub
Denmay interlinks
Taralab luidspreker kabels

Re: Raaf's zelfbouw projekt
« Reactie #11 Gepost op: 21 december 2015, 23:50:04 »
Wat hebben zijn diodes nu weer met jouw voeding te maken.
Man man..
Je hoeft geen loodgieter te zijn om van buizen te houden

*

Niemand

  • ******
  • 20684
  • geluid sja ook ,maar muziek maakt het zeker
Re: Raaf's zelfbouw projekt
« Reactie #12 Gepost op: 22 december 2015, 00:00:44 »
 :laugh: :laugh: :laugh: :laugh:
Muziek uit:

MS Bl91+Denon DL103R.
Td125MKII-Longbase+12inch arm+  Adc xlmII Imp
AstionTrew8000.

CD104SandalistischeKermiswerken
Chaos-Bocama
Tannoy Ardens
Speakerkabels door  THvW gemaakt volgens Van Der Heiden principe

NAD Dac2 usb
TV/DVD-geluid uit dezelfde set

*

Raaf

  • ******
  • 1068
  • Muziek !
Re: Raaf's zelfbouw projekt
« Reactie #13 Gepost op: 22 december 2015, 02:47:17 »
"Tubes are for Music, transistors are for electronics in general"


Re: Raaf's zelfbouw projekt
« Reactie #14 Gepost op: 22 december 2015, 11:00:27 »
Oké, dat schema is aardig duidelijk.
Paar dingen : die 10 ohm weerstanden in de anoden van de EL84 kun je wel weglaten.
Stop weerstanden zitter al en beter in de vorm van de 1K op G1.
En 600 ohm in de kathoden van de EL 84, wil je eens meten hoeveel spanning daarover valt.
Je hebt daar nu wel een lokale tegenkoppeling gekregen zonder condensator.
De mogelijkheid voor een vast negatief waarbij de kathoden met alleen nog een klein meetweerstandje naar massa
gaan is op de trafo aanwezig.
Je kunt dan heel mooi en eenvoudig biassen naar wens en de stromen gelijktrekken.
En tevens even meten hoeveel spanning over de 500 ohm in de kathode van de voorbuis valt.
Wat plaatsing van de elko van de hsp van de voorbuizen betreft : deze elko zet je het best direct bij het betreffende buisvoetje
en de gaat dan met alle betreffende weerstanden daar direct en zo kort mogelijk naar toe.
Geldt eigenlijk ook voor de hsp elko voor de EL 84 trap.
600 ohm en 270 K gaan daar weer zo kort mogelijk naartoe en vandaar naar het massapunt.
+ naar de centertap van de ugt en vanaf de elko + naar de voeding.

« Laatst bewerkt op: 22 december 2015, 11:05:55 door Theo van Wermeskerken »
Je hoeft geen loodgieter te zijn om van buizen te houden
