Herbouw or vervangen filter Tannoy Berkeley
« Gepost op: 17 oktober 2016, 12:43:42 »
Voor mijn Tannoy Berkeley gaan we het filter herbouwen (of vervangen).

Dit omdat de printplaat van het oude filter "gaar" is, banen laten los etc., en ik de switches toch altijd in neutraal heb staan.
Deze switches zijn ook al 40-jaar oud dus echt goed zullen ze ook niet meer zijn vrees ik.

Verder wil ik naar "betere"/andere componenten toe en hierover ben ik al met Peter GRF2 in conclaaf.
Mede omdat hij mij hele mooie componenten heeft laten zien.

Om het filter netjes op de bouwen zoek ik eigenlijk een printplaat met gaatjes die omgeven zijn door koperen soldeer eilandjes.

De maximale ruimte die het filter mag afmeten is 250mm x 250mm

Mijn vraag is waar ik dergelijke printplaten vindt?

Deze heb ik al wel gevonden:

Enkelzijdig:
Experimenteerprint 200mm X 100mm met eilandraster

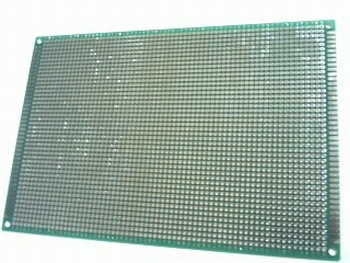

Dubbelzijdig: Experimenteerprint 200mm X150mm dubbelzijdig eilandraster


Graag hoor ik of er betere / andere ideeŽn zijn.
« Laatst bewerkt op: 16 november 2018, 17:00:21 door i2Paq »
Het feit dat licht sneller gaat dan geluid kan mogelijk verklaren dat iemand een helder licht lijkt, totdat hij begint te praten...

*

Leobus

  • *****
  • 523
Re: Herbouw filter Tannoy Berkeley
« Reactie #1 Gepost op: 17 oktober 2016, 13:05:06 »
Waarom niet gewoon hardwired bouwen?

Groet,

Leobus

*

TANNOY

  • ******
  • 39604
    • E-mail
Re: Herbouw filter Tannoy Berkeley
« Reactie #2 Gepost op: 17 oktober 2016, 13:13:13 »
Waarom niet gewoon hardwired bouwen?

Groet,

Leobus
x2

*

i2Paq

  • ******
  • 3125
  • Beleving is puur persoonlijk
Re: Herbouw filter Tannoy Berkeley
« Reactie #3 Gepost op: 17 oktober 2016, 13:37:08 »
Wat is er mis met het op deze manier doen?

Je kunt toch nog steeds Hardwired opbouwen?
Ze zitten alleen "vast" op een degelijk printje.
Het feit dat licht sneller gaat dan geluid kan mogelijk verklaren dat iemand een helder licht lijkt, totdat hij begint te praten...

*

TANNOY

  • ******
  • 39604
    • E-mail
Re: Herbouw filter Tannoy Berkeley
« Reactie #4 Gepost op: 17 oktober 2016, 13:41:48 »
Wat is er mis met het op deze manier doen?

Je kunt toch nog steeds Hardwired opbouwen?
Ze zitten alleen "vast" op een degelijk printje.
kun je ze net zo goed degelijk vast zetten op een stukje hout.  ???

*

i2Paq

  • ******
  • 3125
  • Beleving is puur persoonlijk
Re: Herbouw filter Tannoy Berkeley
« Reactie #5 Gepost op: 17 oktober 2016, 13:48:15 »
Wat is er mis met het op deze manier doen?

Je kunt toch nog steeds Hardwired opbouwen?
Ze zitten alleen "vast" op een degelijk printje.
kun je ze net zo goed degelijk vast zetten op een stukje hout.  ???

Maar dat "smoelt" minder  ::)

 ;D
Het feit dat licht sneller gaat dan geluid kan mogelijk verklaren dat iemand een helder licht lijkt, totdat hij begint te praten...

*

TANNOY

  • ******
  • 39604
    • E-mail
Re: Herbouw filter Tannoy Berkeley
« Reactie #6 Gepost op: 17 oktober 2016, 13:52:09 »
Wat is er mis met het op deze manier doen?

Je kunt toch nog steeds Hardwired opbouwen?
Ze zitten alleen "vast" op een degelijk printje.
kun je ze net zo goed degelijk vast zetten op een stukje hout.  ???

Maar dat "smoelt" minder  ::)

 ;D
neem je wat je mooi vind..

een print vind ik ook niet erg smoelen.


*

Be tweeter

  • ******
  • 9353
  • Nog meer niet snappen is maar een kleine stap.
    • ARJANKU.IT service
Re: Herbouw filter Tannoy Berkeley
« Reactie #7 Gepost op: 17 oktober 2016, 14:21:41 »
Ik gebruik dat gaatjesboard voor one off schakelingen maar voor een ls filter zou ik persoonlijk
-hardboard nemen lakken en hardwiren
-echte printplaat (volledig verkoperd) nemen en onderbrekingen wegetsen, krassen of dremelen (maskertje op).
Dat gaatjesspul is wat wiebelig met forse spoelen er op.
We do not embrace reason at the expense of emotion. We embrace it at the expense of self-deception. (Herbert Muschamp)

*

.....

  • ******
  • 2705
Re: Herbouw filter Tannoy Berkeley
« Reactie #8 Gepost op: 17 oktober 2016, 15:07:22 »
Tja, de plankjes waarop ik het laagfilter heeft gemonteerd verdienen nou niet de schoonheidsprijs......

Latere versies zien er stukken beter uit......

Gebruik gewoon MDF....rond kantje er aan, bevestigings-gaten souverijnen en van point to point met koperen schroeven...ziet er netjes uit.

Dat heb ik bij de laatste keer voor de Ardens van Dimitri gedaan....gaatjes bord is toch ook wat minder degelijk.

*

art

  • ******
  • 8726
    • E-mail
Re: Herbouw filter Tannoy Berkeley
« Reactie #9 Gepost op: 17 oktober 2016, 15:09:30 »
Inderdaad. Bovendien zijn de 'eilandjes' te dun voor de stroom die je er wilt doorjassen.
Uiteraard kun je dat wel verhelpen met dikke klodders soldeer.  :)

Zie net reactie: MDF is hygroscopisch, watervast board niet!


*

.....

  • ******
  • 2705
Re: Herbouw filter Tannoy Berkeley
« Reactie #10 Gepost op: 17 oktober 2016, 15:22:01 »
Inderdaad. Bovendien zijn de 'eilandjes' te dun voor de stroom die je er wilt doorjassen.
Uiteraard kun je dat wel verhelpen met dikke klodders soldeer.  :)

Zie net reactie: MDF is hygroscopisch, watervast board niet!

Geen punt in deze toepassing. bovendien staan je luidsprekers niet in de tuin toch?

Nee, geen probleem om mdf te gebruiken.

*

art

  • ******
  • 8726
    • E-mail
Re: Herbouw filter Tannoy Berkeley
« Reactie #11 Gepost op: 17 oktober 2016, 16:47:57 »


Geen punt in deze toepassing. bovendien staan je luidsprekers niet in de tuin toch?




Ach ja, twee gaatjes extra en een lowcost  Ohm-metertje en je hebt gelijk een hygrometertje in huis.   ;D

*

Benco

  • ******
  • 5696
  • Music was my 1st love and it will be my last !
Re: Herbouw filter Tannoy Berkeley
« Reactie #12 Gepost op: 17 oktober 2016, 17:27:24 »

Zie net reactie: MDF is hygroscopisch, watervast board niet!

Geen punt in deze toepassing. bovendien staan je luidsprekers niet in de tuin toch?

Nee, geen probleem om mdf te gebruiken.
[/quote]

Toch opletten dan als je er een paar liter zeikmuziek doorheen jaagt  ;D

*

Rubble

  • ******
  • 10419
Re: Herbouw filter Tannoy Berkeley
« Reactie #13 Gepost op: 17 oktober 2016, 19:29:31 »

Zie net reactie: MDF is hygroscopisch, watervast board niet!

Geen punt in deze toepassing. bovendien staan je luidsprekers niet in de tuin toch?

Nee, geen probleem om mdf te gebruiken.

Toch opletten dan als je er een paar liter zeikmuziek doorheen jaagt  ;D
[/quote]Proest!   ;D ;D ;D
"We sleep in separate rooms, we have dinner apart, we take separate vacations - we're doing everything we can to keep our marriage together."

Rodney Dangerfield


*

.....

  • ******
  • 2705
Re: Herbouw filter Tannoy Berkeley
« Reactie #14 Gepost op: 17 oktober 2016, 22:17:28 »
Zeg heren, ik verslik me in mijn drankje.....dank u wel....

Tja, had ook al zoiets van, Art zal wel slaapwandelen en het toilet niet kunnen vinden.....

Of hij heeft zijn luidsprekers in de tuin staan.... ::)
